Partes de una carretilla elevadora: cuáles son y cómo funcionan
¿Cómo consigue una carretilla elevadora levantar cargas pesadas con precisión? Descubre los componentes que intervienen en la elevación, la propulsión y el control de la máquina.
En esta guía te explicamos para qué sirve cada parte, qué diferencias existen entre los modelos eléctricos, diésel y GLP, y qué conviene revisar antes de comprar una carretilla elevadora usada.
¿Cuáles son las partes principales de una carretilla elevadora?
Una carretilla elevadora está formada por una estructura portante, un sistema de elevación, un sistema de tracción y distintos elementos de control y seguridad. La configuración concreta depende del tipo de máquina, el fabricante y su capacidad.

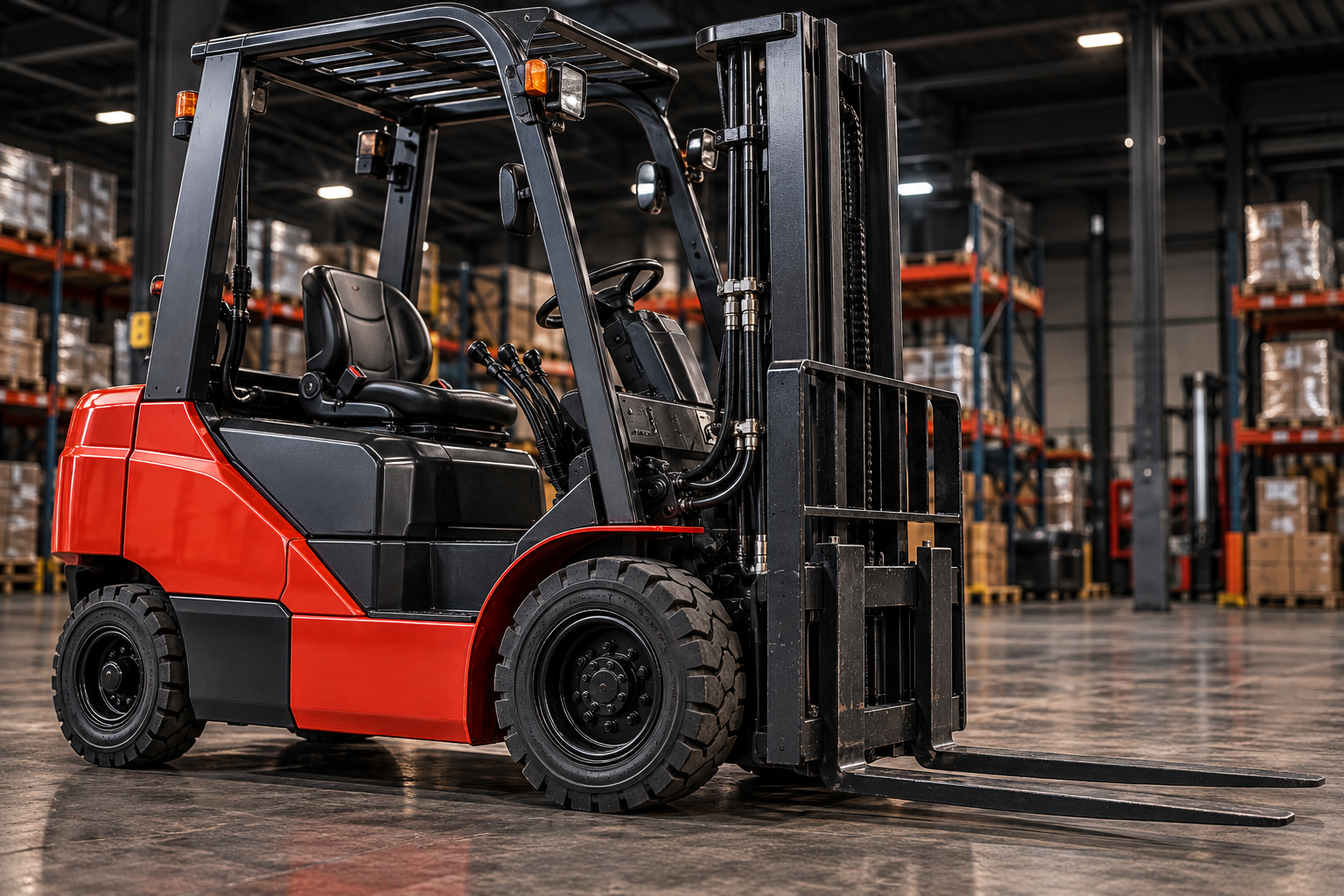

Estas son las principales partes de una carretilla contrapesada:
Mástil de elevación
Es la estructura vertical que guía la elevación y el descenso de la carga. Puede tener una, dos o más etapas, según la altura de elevación y el diseño de la máquina.
Horquillas
Son los brazos metálicos que se introducen bajo el palé o la carga. Deben tener dimensiones y capacidad adecuadas y no presentar deformaciones, fisuras ni desgaste excesivo.
Portahorquillas y respaldo
El portahorquillas sostiene las horquillas y se desplaza por el mástil. El respaldo, cuando está instalado, ayuda a limitar el desplazamiento de la carga hacia el puesto del operador.
Cilindros hidráulicos
Transforman la presión del fluido hidráulico en movimiento. Intervienen en la elevación y, según el diseño, en la inclinación del mástil.
Tejadillo protector
Es la estructura que protege la zona del operador frente a determinados riesgos de caída de objetos, de acuerdo con el diseño y las especificaciones de la máquina.
Contrapeso
En una carretilla contrapesada, contribuye al equilibrio frente a la carga situada en la parte delantera. No debe modificarse ni añadirse peso sin autorización del fabricante.
Ruedas y neumáticos
Permiten el desplazamiento y contribuyen a la estabilidad. Pueden utilizar neumáticos macizos, superelásticos u otras soluciones según la máquina y la superficie de trabajo.
Puesto de conducción
Incluye los mandos, el sistema de dirección, el asiento o plataforma, los indicadores y los dispositivos de seguridad que correspondan al modelo.

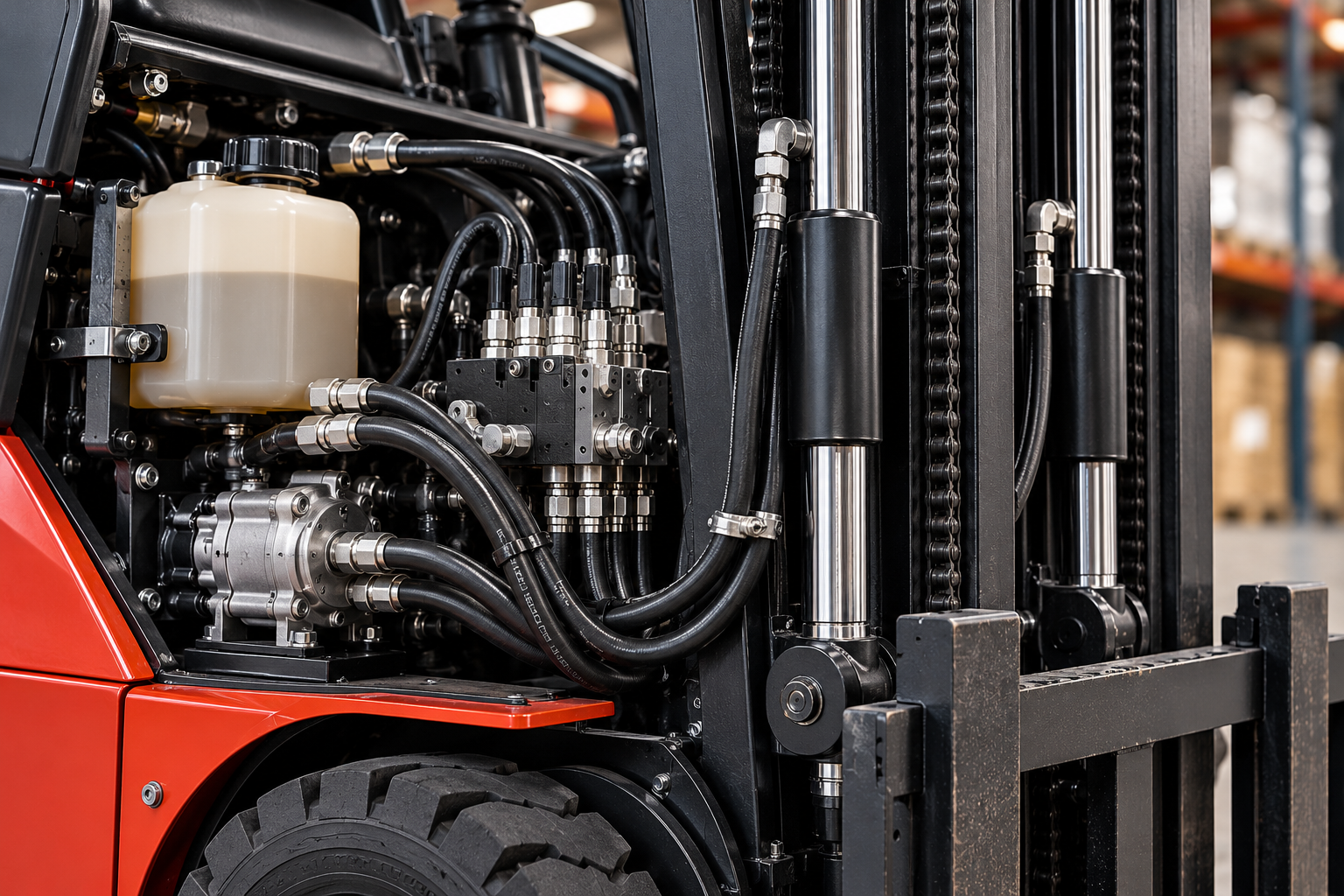

¿Cómo funciona el sistema hidráulico de una carretilla elevadora?
El sistema hidráulico permite elevar, bajar e inclinar la carga mediante la presión de un fluido. La bomba, las válvulas y los cilindros trabajan conjuntamente para controlar estos movimientos.
01. Bomba hidráulica
Proporciona el caudal de aceite necesario para accionar el circuito. Su accionamiento depende de la arquitectura de la carretilla.
02. Válvulas y mandos
Dirigen el flujo del aceite hacia el circuito correspondiente y permiten controlar las funciones hidráulicas.
03. Cilindros hidráulicos
La presión desplaza los pistones y genera el movimiento necesario para elevar la carga o inclinar el mástil.
¿Qué conviene revisar? Comprueba si hay fugas de aceite, ruidos anormales, movimientos irregulares o dificultades para elevar e inclinar. Las revisiones deben realizarse según el manual del fabricante y por personal competente cuando corresponda.
Motor, transmisión y sistema de energía
El sistema de propulsión genera el movimiento de la máquina. Sus componentes cambian según la carretilla utilice electricidad, gasóleo o gas licuado del petróleo.
Motor eléctrico y batería
La batería suministra energía a los sistemas eléctricos. Los motores y controladores gestionan la tracción y, según la arquitectura, las funciones hidráulicas. Es importante comprobar el estado de la batería y la compatibilidad del cargador.
Motor diésel
Utiliza gasóleo para generar potencia. Según el modelo, incorpora sistemas de lubricación, refrigeración, admisión y escape, así como los sistemas de control de emisiones que correspondan.
Motor de GLP
Funciona con gas licuado del petróleo y dispone de un sistema de alimentación específico. Es necesario revisar sus componentes y conexiones siguiendo las indicaciones del fabricante.
Transmisión y dirección
La transmisión lleva la potencia a las ruedas motrices. El sistema de dirección permite orientar la máquina; en muchas carretillas contrapesadas, las ruedas directrices están en el eje trasero.
Otros componentes importantes para la seguridad
Sistema de frenos
Permite reducir la velocidad y detener la máquina. Deben comprobarse su funcionamiento y el desgaste de sus componentes conforme al mantenimiento previsto.
Sistema de refrigeración
En los modelos que lo incorporan, ayuda a mantener la temperatura de funcionamiento dentro de los límites previstos.
Luces y señalización
Los dispositivos luminosos y acústicos instalados permiten advertir de la presencia o los movimientos de la carretilla. El equipamiento depende de la aplicación y de los requisitos correspondientes.
Placa de capacidades
Indica los límites de carga y las condiciones de utilización de la máquina y su configuración. La capacidad puede variar con la altura, el centro de carga y los accesorios.
Importante: no te guíes únicamente por la capacidad nominal comercial. Consulta la placa de capacidades y respeta siempre los límites de carga, altura y configuración indicados para la máquina.
Diferencias entre una carretilla eléctrica, diésel y GLP
La estructura de elevación puede ser similar en distintas carretillas contrapesadas, pero el sistema de propulsión y sus necesidades de mantenimiento cambian.
| Característica | Eléctrica | Diésel | GLP |
|---|---|---|---|
| Fuente de energía | Batería de tracción | Gasóleo | Gas licuado del petróleo |
| Propulsión | Motor eléctrico | Motor de combustión | Motor de combustión |
| Revisión específica | Batería, conexiones y cargador | Motor, lubricación y refrigeración | Motor y sistema de alimentación de gas |
| Uso habitual | Frecuente en interiores adecuados | Habitual en exteriores | Interior o exterior solo si las condiciones son adecuadas |
Comparación orientativa. La idoneidad depende de la aplicación, la ventilación, el entorno, la carga y las instrucciones del fabricante.
Qué partes revisar antes de comprar una carretilla elevadora usada
Antes de comprar maquinaria de segunda mano, es importante valorar el estado de los componentes y comprobar que la máquina responde a las necesidades reales del trabajo.
01. Mástil y horquillas
Comprueba deformaciones, fisuras, desgaste y holguras. Verifica el funcionamiento de la elevación y la inclinación.
02. Sistema hidráulico
Busca fugas y movimientos irregulares. No manipules componentes que estén bajo presión.
03. Motor y transmisión
Comprueba el arranque, los testigos, los ruidos anormales y el funcionamiento general de la máquina.
04. Batería de tracción
En una carretilla eléctrica, solicita información sobre su estado, autonomía, mantenimiento y cargador compatible.
05. Ruedas, frenos y dirección
Revisa el desgaste, los posibles daños y el funcionamiento de los sistemas de frenado y dirección.
06. Documentación y capacidad
Comprueba la identificación de la máquina, la documentación disponible y la placa de capacidades correspondiente.
Consejo MEVAK: el precio no debe ser el único criterio. Valora el estado real de la máquina, sus características y las comprobaciones efectuadas antes de decidir la compra.
Si buscas maquinaria para tu empresa, puedes consultar nuestro catálogo de carretillas elevadoras de segunda mano, donde podrás revisar las unidades disponibles.
Preguntas frecuentes sobre las partes de una carretilla elevadora
¿Cuáles son las partes más importantes de una carretilla elevadora?
Entre las principales están el mástil, las horquillas, el portahorquillas, el sistema hidráulico, las ruedas, los frenos, el puesto de conducción y el sistema de propulsión.
¿Para qué sirve el mástil de una carretilla elevadora?
El mástil guía el movimiento vertical del sistema de elevación y permite colocar la carga a la altura prevista, respetando los límites de la máquina.
¿Qué función tiene el contrapeso?
En las carretillas contrapesadas contribuye al equilibrio frente a la carga situada en la parte delantera. La estabilidad depende también del centro de carga, la altura y las condiciones de utilización.
¿Cómo levanta una carga una carretilla elevadora?
Normalmente, una bomba proporciona el caudal hidráulico y, mediante válvulas y cilindros, se genera el movimiento de elevación. La configuración depende del modelo.
¿Todas las carretillas elevadoras tienen las mismas piezas?
No. Una carretilla contrapesada, una retráctil y un apilador tienen configuraciones diferentes. También existen variaciones según la marca, el modelo y el sistema de energía.
¿Qué debo revisar al comprar una carretilla usada?
Conviene revisar el mástil, las horquillas, la hidráulica, los frenos, la dirección, las ruedas, el motor o la batería y la documentación. Una inspección profesional puede ayudar a detectar problemas que no son evidentes a simple vista.
